蒸汽式换热器的核心构成解析

更新时间：2025-09-17

浏览次数：90

　　蒸汽式换热器作为工业热能转换的关键设备，其高效稳定的运行离不开各个部件的精密配合。理解其组成部分，是掌握其工作原理和维护基础。

　　一、核心主体结构

　　蒸汽式换热器的主体结构主要由壳体、管束、管板、封头等关键部件构成，它们共同构成了设备的基本框架和热交换空间。

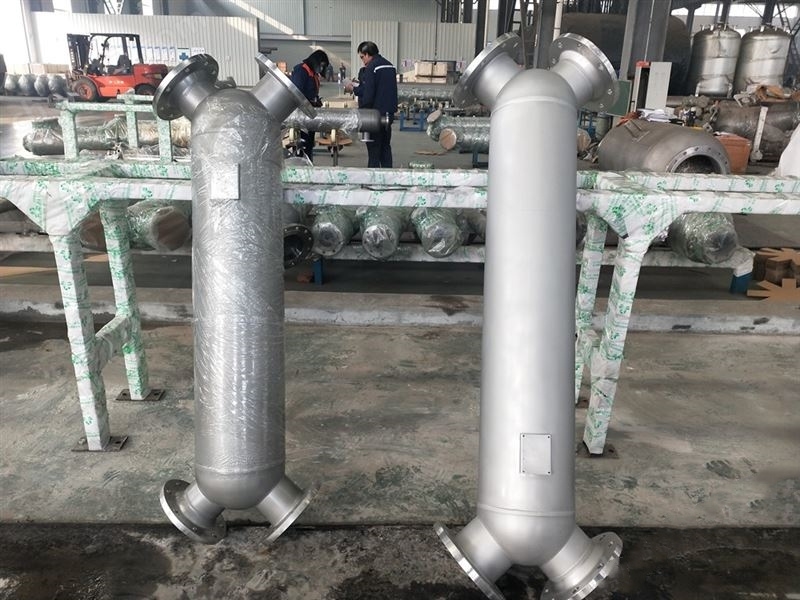

　　1.壳体：这是换热器的外部承压容器，通常由高强度、耐腐蚀的金属材料（如碳钢、不锈钢）制成。其内部容纳管束并形成流体通道，为整个换热过程提供稳定且密闭的环境。

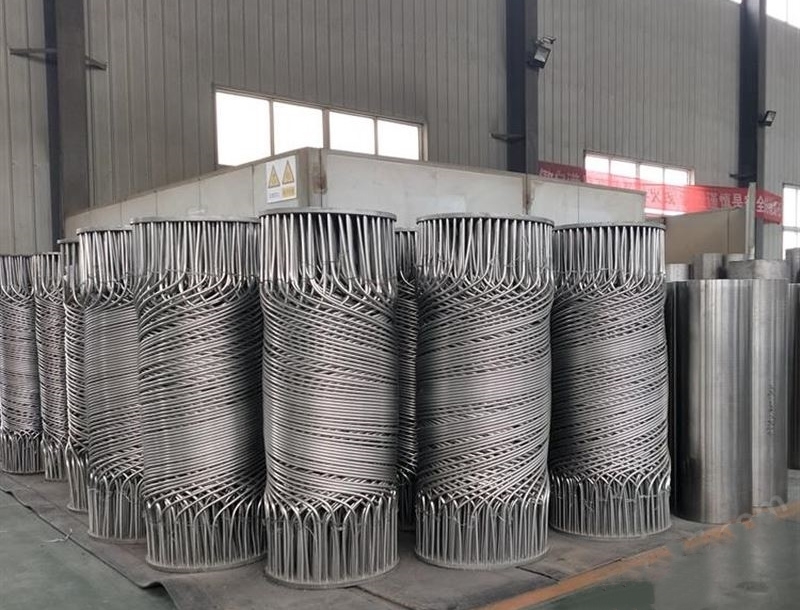

　　2.管束：这是换热器的“心脏”，由数十根乃至数百根平行排列的金属换热管组成。这些管子通常采用导热性良好的材料，如铜、不锈钢或特殊合金。热交换正是在这些管子的内壁与外壁之间进行，根据设计，蒸汽可在管内或管外流动，而另一种介质则在相反侧流动。

　　3.管板：这是支撑和固定整个管束的关键部件，通常位于壳体两端。管板上钻有精密的孔位，换热管通过焊接或胀接等方式固定其中，确保了管程与壳程之间的隔离与密封，防止两种介质相互混合。

　　4.封头：安装在壳体的两端，用于封闭壳体，并通过法兰与壳体连接。其内部常设有分流板，以均匀分配流体。封头常采用可拆卸设计，便于设备的安装、后续的维护清洗和检修。

　　二、关键辅助部件

　　除了核心主体，一些辅助部件对于换热器的完整功能同样至关重要。

　　1.折流板：安装在壳程内，用于改变壳程流体的流动方向和路径，增加流体湍流程度，从而破坏热边界层，有效强化传热效率。

　　2.支撑结构：用于支撑和固定整个换热器设备，确保其在运行过程中的稳定性和安全性。

　　3.进出口接管：用于连接外部蒸汽管道和冷却介质管道，确保流体能够顺畅地流入和流出换热器。

　　三、密封与安全附件

　　为保证设备在压力下安全可靠运行，密封和安全附件至关重要。

　　1.密封件：如垫片等，用于保证各连接部位（如法兰与封头之间）的密封性，防止介质泄漏。

　　2.安全与监测附件：包括压力表、温度计、安全阀等。安全阀在压力异常时起跳泄压，是重要的安全保护装置；而压力表和温度计则用于实时监测运行参数。

　　四、选材、设计与维护

　　蒸汽式换热器的性能也深受材料选择的影响。壳体、管束等主要部件需根据介质的腐蚀性、操作压力及温度选择合适的材料，如碳钢、不锈钢、钛合金等，以确保耐腐蚀性和耐高温高压性能。

　　日常维护是保证其长久稳定运行的关键。这包括定期检查密封情况、清洗内部管路的沉积物以维持换热效率，以及检查保温层和油漆的完好性。

　　综上所述，蒸汽式换热器是一个由众多部件精密组合而成的系统。从承压的壳体、传热的管束，到固定的管板、密封的封头，再到强化的折流板和各类安全附件，每一部分都各司其职，共同确保了工业热能转换过程的高效与安全。
